Система "частотний перетворювач – двигун": загальні поняття

Частотно-регульований, або частотно-керований привод – система управління частотою обертання ротора асинхронного двигуна, яка включає в себе електродвигун і перетворювач частоти.

Так як асинхронні двигуни можуть обертатися на одній частоті, що задається їм мережею живлення змінного струму, для управління ними використовують перетворювачі частоти.

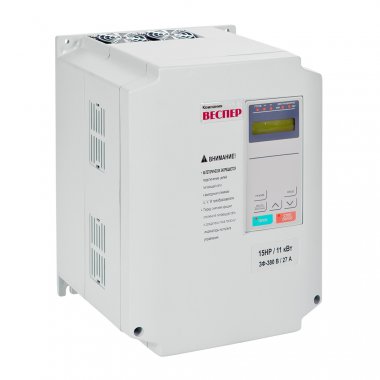

Частотний перетворювач (ЧП) – це пристрій, що об'єднує в собі випрямляч і інвертор. Випрямляч перетворює змінний струм промислової частоти в постійний, а інвертор навпаки. Вихідні тиристори (GTO) або транзистори (IGBT), відкриваючись і закриваючись за допомогою електронного управління, формують необхідну напругу. Можливість змінювати частоту напруги дозволяє змінювати потужність не дискретно (як при механічному регулюванні), а безперервно. За рахунок такого принципу дії частотно-регульований привод може плавно регулювати параметри обертання двигуна.

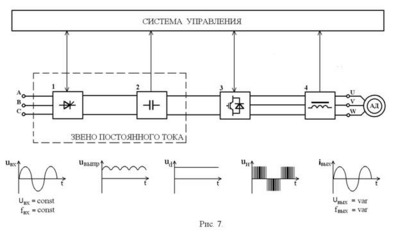

Нижче показан принцип ШІМ модуляції такої системи:
