Двигун постійного струму, на відміну від двигунів змінного струму, живиться від джерела постійного струму. Магнітне поле статора створюється нерухомими постійними магнітами, а на роторі (інакше – якорі) розташована обмотка. Якір жорстко з’єднаний з валом і може обертатися довкола свої осі. Таким чином, конструктивно двигун постійного струму є оберненою синхронною машиною. Принцип дії двигуна постійного струму пояснює рис. 1.

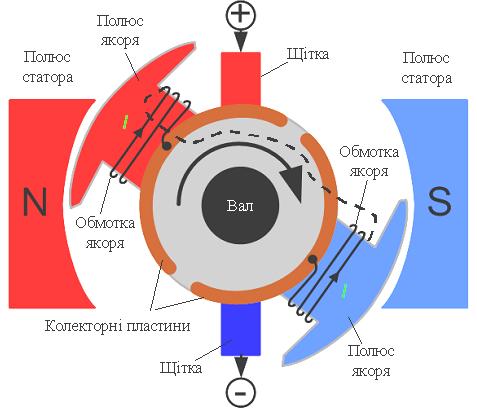

Рис.1. Принцип дії двигуна постійного струму

Поле статора створюють постійні магніти або електромагніти (обмотки збудження). На фе-ромагнітному осерді якоря розміщена обмотка, яка складається з двох послідовно ввімкнених частин (їх з’єднує показаний пунктиром провідник). На якорі також розташовані ізольовані одна від одної колекторні пластини, до яких під’єднані кінці обмотки якоря. До колекторних пластин через нерухомі графітні щітки від джерела живлення подається електричний струм. Якщо верхню щітку підключити до позитивного полюсу джерела живлення, а нижню – до від’ємного, обмоткою якоря протікатиме струм І, позначений на рис. 1. За правилом гвинта лівий полюс якоря стане північним, правий – південним. Полюси якоря та статора відштовхуватимуться один від одного, викликаючи поворот якоря за годинниковою стрілкою. Якір, повертаючись, за інерцією “проскакує” положення “північний полюс навпроти південного”, і під щітками опиняються інші колекторні пластини. Напрям струму в обмотці якоря змінюється на протилежний, полюси якоря міняються місцями, і обертання якоря продовжується. Для зміни напряму обертання якоря слід змінити полярність напруги, що подана до щіток.

Конструкцію, подібну до зображеної на рис. 1, мають малопотужні двигуни (що використовуються, наприклад, у дитячих іграшках). В промислових двигунах для забезпечення плавності руху якір має багато окремих секцій обмотки, з’єднаних з окремими парами колекторних пластин (щось подібне до рис. 2).

Рис.2. Якір двигуна постійного струму

Під час обертання якоря через пару щіток до джерела підключається кожного разу наступна секція якоря, яка за даного положенні якоря має найбільший магнітний зв’язок з полем статора.

В електроприводі звичайно виникає задача автоматичного керування електричними двигунами. У найпростіших випадках достатньо лише забезпечити їхній запуск, зупинку, зміну напряму обертання та захист від аварійних режимів. Подібні функції легко реалізуються за допомогою простих та відносно дешевих електромеханічних контакторів та реле. Проте часто є потреба в плавному регулюванні швидкості обертання та рушійного моменту. Тоді для живлення двигунів використовують керовані джерела живлення – напівпровідникові перетворювачі енергії (керовані випрямлячі для двигунів постійного струму та перетворювачі частоти для двигунів змінного струму) та достатньо складні системи автоматичного регулювання. Електроприводи, до складу яких, окрім двигуна, входять керовані перетворювачі енергії та системи автоматичного керування, здатні виконувати виробничу задачу за мінімальної участі людини. Вони отримали назву автоматизованих електроприводів.
