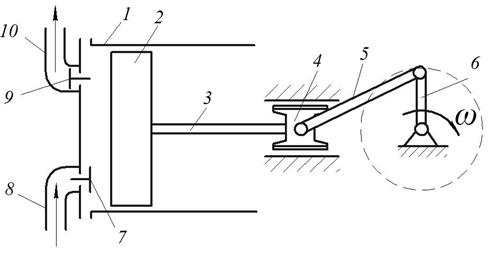

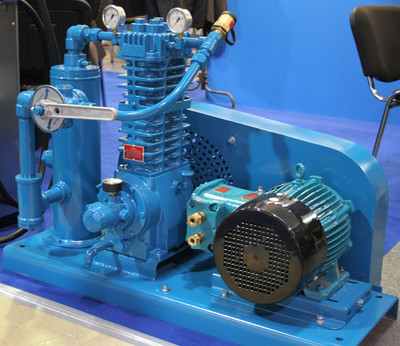

Компресорами називають машини, що призначені для стиску і нагнітання газу. Стиснуте повітря отримують за допомогою різного типу компресорів, які досить широко використовуються в різних галузях народного господарства, наприклад, в металургійній промисловості (домені печі), в нафтовій промисловості (нафтоперегінні заводи), в газотурбінних установках, холодильних установках і реактивних двигунах. Стиснуте повітря використовують також в різних пневматичних інструментах, в поршневих двигунах внутрішнього згорання для розпилу палива, запуску, продувки й ін. Поршневий компресор (рис. 1) складається із циліндра 1, у якому зворотно-поступально переміщується поршень 2, що отримує рух від вала привідного двигуна через кривошипно-шатунну передачу. Ця передача складається із штока 3, повзуна 4, шатуна 5, кривошипа 6. У кришці циліндра розміщуються всмоктувальний 7 та нагнітальний 9 клапани, через які внутрішній простір циліндра сполучується відповідно із всмоктувальним 8 та нагнітальним 10 патрубками. Рис.1 Будова поршневого компресора У компресорі використовують самодіючі клапани, які переключаються під дією перепаду тиску, що виникає на їхньому запірному елементі при роботі машини. Такі клапани обумовлюють автоматичний газорозподіл у поршневому компресорі і високу економічність цих машин. При переміщуванні поршня з лівого крайнього положення управо внаслідок збільшення об’єму робочої камери, обмеженої кришкою циліндра та днищем поршня, тиск у ній падає до величини меншої ніж тиск у всмоктувальному патрубку 8, що призводить до відкривання всмоктувального клапана 7 і надходження у вивільнюваний простір циліндра газу з усмоктувального трубопроводу. Усмоктування газу відбувається доти, поки поршень не дійде до крайнього правого положення і на мить не зупиниться. Відразу після початку зворотного ходу поршня тиск у робочій камері вирівнюється з тиском у всмоктувальному патрубку і клапан 7 закривається. При подальшому русі поршня справа наліво зменшується об’єм робочої камери і відбувається стискання газу, що знаходиться там. Коли тиск стискуваного газу стане трохи більшим, ніж тиск у нагнітальному патрубку 10, нагнітальний клапан 9 відкриється і стиснутий газ буде виштовхуватися із циліндра в нагнітальний трубопровід. Характерною для поршневого компресора є відсутність фіксованого положення поршня для моменту відкривання нагнітального клапана – місцезнаходження поршня в цей момент може бути різним і визначається воно лише співвідношенням тисків у циліндрі та нагнітальному патрубку компресора. Виштовхування газу із циліндра закінчується в момент миттєвої зупинки поршня в крайньому лівому положенні. У наступному циклі описані процеси повторюються.
| |
