Автомат, дифавтомат або ПЗВ - в чому різниця?

Автоматичний вимикач, дифавтомат і ПЗВ в комплексі підвищують електробезпеку, але вони мають певні відмінності за принипом дії та конструкцією.

Автомати захищають від короткого замикання та перевантаження.

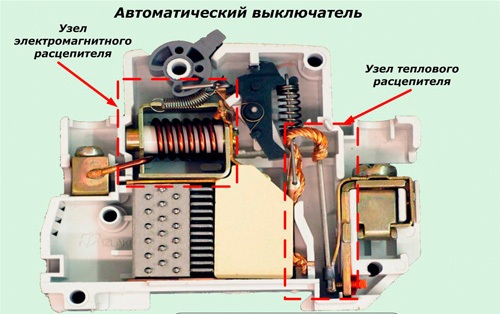

Для цього в їх конструкції встановлені:

швидкодіючий електромагнітний розчіплювач, який ліквідує струми коротких замикань;

тепловий розчіплювач на основі біметалевої пластини, що усуває перевантаження всередині електричних ланцюгів.

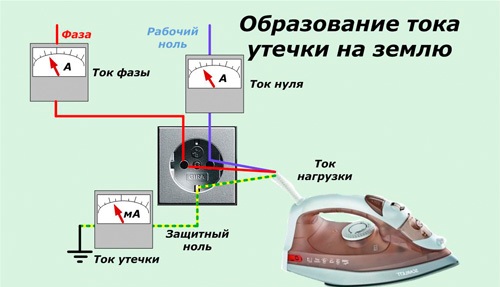

ПЗВ підключається через два проводи: фаза і нуль. ПЗВ постійно порівнює циркулюючі в них струми і обчислює їх різницю.

Диференціальний автомат

Його будова складніша, ніж у автоматичного вимикача або ПЗВ. Дифавтомат при роботі усуває всі три види несправностей (к.з., перевантаження, витік струму), які виникають в електропроводці. Дифавтомат має в своїй конструкції електромагнітний і тепловий розчіплювачі та ПЗВ.
